Berekenen van vloerverwarming volgens NEN-EN 1264

Een vloerverwarmingsberekening vertaalt de uitgangspunten van het project naar concrete waarden: afgiftes, volumestromen per groep, groepslengtes en oppervlakten. Deze berekening vormt de technische basis onder het legplan en is voorwaarde voor het correct waterzijdig inregelen van de installatie. Wij voeren deze berekeningen uit met Calstrim, onze eigen ontwikkelde rekensoftware.

Op de legplan-pagina staat hoe wij het legplan opbouwen; deze pagina gaat in op de onderliggende berekening.

Wat we berekenen

De berekening kan in verschillende detailniveaus worden uitgevoerd, afhankelijk van de projectfase en de aangeleverde uitgangspunten. Een uitgebreidere berekening start bij voorkeur met een warmteverliesberekening conform NEN-EN 12831 / NBN EN 12831, waarop het afgiftevermogen van de vloerverwarming wordt afgestemd. Als deze niet beschikbaar is, dimensioneren we op basis van aangeleverde uitgangspunten zoals temperatuurtraject en hartafstanden als deze bekend zijn

In beide gevallen omvat de berekening:

Afgiftes conform NEN-EN 1264 (NL) of NBN-EN 1264 (BE)
Volumestromen (l/min) en drukverliezen per groep, voor waterzijdig inregelen
Groepslengtes per circuit en oppervlakten, als basis voor de materiaallijst

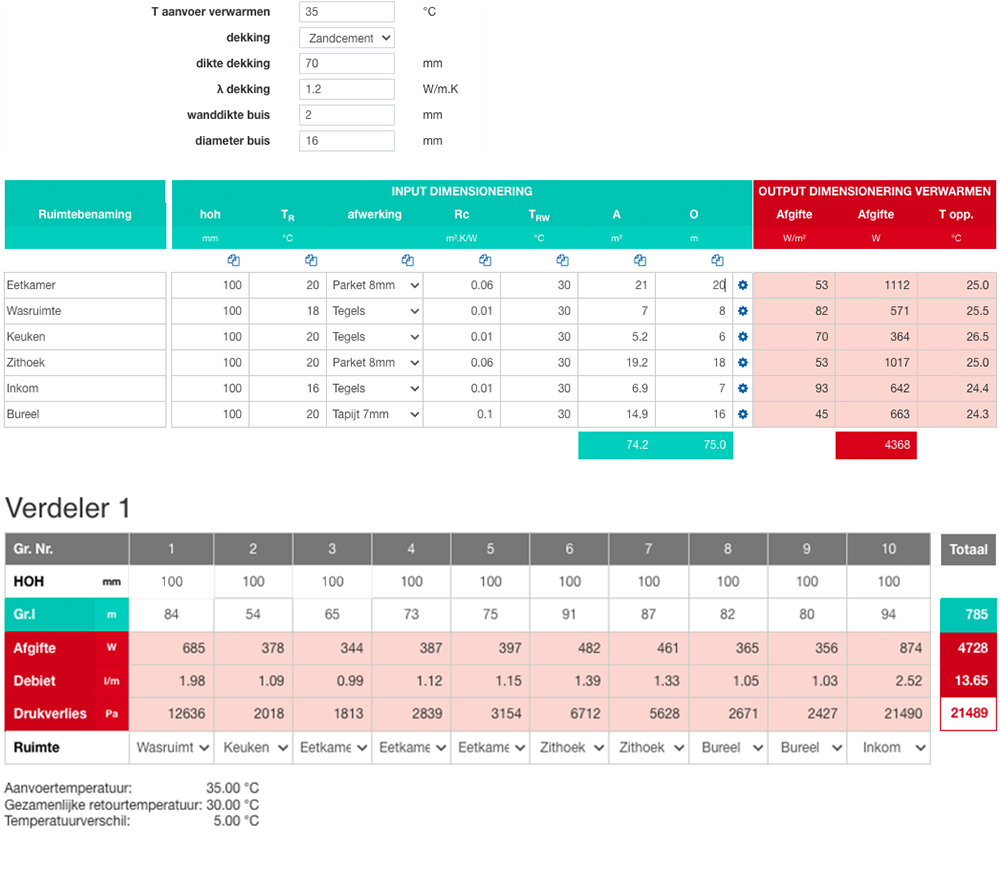

Berekeningen voor vloerverwarming tool

Onze rekensoftware: Calstrim

Voor het dimensioneren van vloerverwarming en andere lage-temperatuursystemen werken wij met Calstrim, onze eigen ontwikkelde rekensoftware. Calstrim is breed inzetbaar: één tool voor uiteenlopende systemen, toepassingen en projectfases.

Calstrim is geschikt voor:

Alle systeemtypes. Natbouw, droogbouw en systemen met aluminium geleidingsplaten
Verwarmen én koelen. Relevant voor projecten met een warmtepomp die ook in koelbedrijf draait
Vloeren, wanden en klimaatplafonds. Het volledige spectrum aan oppervlakteverwarming en -koeling

Daardoor kan een renovatie met droogbouwsysteem, een nieuwbouwwoning met natbouwvloerverwarming, een project met oppervlaktekoeling, wanden en klimaatpalfonds binnen dezelfde rekenomgeving worden doorgerekend.

Flexibele berekening: aansluiten op de werkelijke vloeropbouw

Geen project is hetzelfde en geen vloeropbouw is identiek. De berekening moet zich naar het project voegen, niet andersom. In Calstrim zijn vrijwel alle parameters aan te passen, van de buitendiameter en wanddikte van de vloerverwarmingsbuis tot de eigenschappen van de dekvloer, het isolatiemateriaal en de vloerafwerking per ruimte.

Daardoor kunnen wij ook minder gangbare situaties realistisch doorrekenen. Bijvoorbeeld een renovatieproject met een afwijkende vloeropbouw, een combinatie van natbouw en droogbouw binnen één woning, een systeem met aluminium geleidingsplaten in specifieke zones maar ook wanden en klimaatplafonds gecombineerd met vloeren.

In de praktijk betekent dit dat de berekening niet hoeft uit te gaan van standaard aannames waar het project van afwijkt. Wijkt de werkelijke situatie af van de gangbare uitgangspunten, dan rekenen we met de juiste waarden en sluit de uitkomst aan op wat er daadwerkelijk wordt geïnstalleerd.

Configureerbare rapportage

Naast de inhoudelijke parameters is ook de rapportage van de berekening configureerbaar. De scope van de output verschilt per opdrachtgever: van een uitgebreide rapportage met alle technische gegevens tot een beknopte uitvoeringsdocumentatie met uitsluitend de waarden voor de bouwfase of vervolguitwerking. Calstrim genereert per opdracht de gegevenssets die binnen het werkproces benodigd zijn.

De opmaak wordt vooraf vastgelegd, zodat de rapportage:

Aansluit op uw stijl en lay-out van het legplan
Uitsluitend de gegevens bevat die voor uitvoering en doorlevering relevant zijn
Aansluit op het bestaande werkproces, zonder nabewerking

Eén vast format voor alle projecten of een variërende uitwerking per opdrachtgever. Beide zijn als standaard te configureren.

Wat de berekening oplevert

Bij elke berekening leveren wij minimaal de volgende gegevens, direct bruikbaar voor uitvoering en waterzijdig inregelen:

Groepslengtes per circuit
Hartafstanden per circuit
Oppervlakten in m²
Afgiftevermogen in W en W/m²
Volumestromen (l/min) per groep
Drukverlies (kPa) per groep, inclusief eventuele appendages
Temperatuurtraject met aanvoer- en retourtemperatuur

De rapportage wordt geleverd in PDF en/of Excel, inclusief een overzicht van de benodigde materialen. Naast verzending per e-mail blijft het volledige projectdossier beschikbaar in een persoonlijke klantomgeving, waarin opdrachtgevers hun bestanden kunnen inzien, downloaden en, waar gewenst, parameters in de berekening aanpassen om een herziene versie te genereren.

Het Excel-bestand wordt door ons overgenomen in de tekensoftware, waardoor berekening en legplan in één doorlopend dossier op elkaar aansluiten.

Warmteverliesberekening als aanvulling

warmteverlies woning ten behoeve van berekeningen vloerverwarming

Voor projecten waarbij de dimensionering nauwkeurig moet aansluiten op de werkelijke warmtevraag van het gebouw, bijvoorbeeld bij warmtepompinstallaties, waar elke graad aanvoertemperatuur het rendement beïnvloedt, voeren wij desgewenst aanvullend een warmteverliesberekening uit conform NEN-EN 12831 / NBN EN 12831.

Neem contact op voor een offerte of overleg over uw project.

Veel gestelde vragen

Wat houdt een NEN-EN 1264 berekening precies in?

NEN-EN 1264 (NEN-EN 1264 voor BE) is de Europese norm voor het dimensioneren van vloer-, wand- en plafondverwarming en -koeling. De berekening levert het afgiftevermogen per ruimte waaruit de volumestromen en drukverliezen per groep volgen, afhankelijk van het temperatuurtraject. De waarden die nodig zijn voor montage en waterzijdig inregelen. Aanvullend rapporteren wij standaard groepslengtes, oppervlakten en hartafstanden per circuit.

Welke gegevens hebben jullie nodig om te kunnen rekenen?

Voor een basisberekening volstaat een plattegrond met de verdelerpositie. Op die basis kunnen wij het legplan opmaken en de gangbare berekeningen uitvoeren. Voor gedetailleerdere berekeningen zijn aanvullende gegevens nodig, zoals vloeropbouw, vloerafwerking per ruimte en gewenste vertrektemperaturen. Aanvullende gegevens kunnen ook achteraf nog worden verwerkt.

Kunnen jullie ook koeling, wandverwarming of klimaatplafonds doorrekenen?

Ja. De berekeningen omvatten het volledige spectrum aan oppervlakteverwarming en -koeling: vloeren, wanden en klimaatplafonds, zowel in verwarmings- als koelbedrijf. Combinaties binnen één project, bijvoorbeeld vloerverwarming met wandkoeling, worden in dezelfde rekenomgeving meegenomen.

Krijg ik de inregelgegevens automatisch bij de berekening?

Ja. Volumestromen en drukverliezen per groep worden standaard meegeleverd, zodat de verdeler direct waterzijdig kan worden ingeregeld.

In welk formaat wordt de berekening opgeleverd?

De rapportage wordt geleverd in PDF en/of Excel, inclusief overzicht van de benodigde materialen. Berekening en legplan worden in één doorlopend dossier op elkaar afgestemd. Op verzoek kunnen onderdelen, zoals de PDF of Excel-uitvoer van de berekening, ook los worden aangeleverd.

Hoe ontvang ik de bestanden?

Bestanden (het complete legplan dossier) worden per e-mail toegezonden en zijn daarnaast beschikbaar in een persoonlijke klantomgeving. Daarin kunnen opdrachtgevers het projectdossier inzien, downloaden en waar gewenst, parameters in de berekening aanpassen om een herziene versie te genereren.

Is een warmteverliesberekening verplicht voor de berekening?

Nee. Wij dimensioneren de vloerverwarming bij voorkeur op basis van een warmteverliesberekening conform NEN-EN 12831 / NBN EN 12831, maar kunnen ook werken op basis van aangeleverde uitgangspunten zoals temperatuurtraject en hartafstanden. Op verzoek voeren wij de warmteverliesberekening aanvullend zelf uit.
