Legplan vloerverwarming: een technisch dossier

We leveren een technisch dossier met groepsindeling, groepslengtes per circuit, oppervlaktes en alle bijbehorende berekeningen, waaronder afgiftes en volumestromen voor het waterzijdig inregelen van de installatie.

Het legplan wordt opgemaakt volgens uw huisstijl en tekenstandaarden. De omvang van het dossier stemmen we af: van een basistekening met groepsindeling en groepslengtes tot een uitgebreid plan inclusief volledige berekeningen voor afgifte en waterzijdig inregelen. Welke berekeningen voor uw project relevant zijn, bepalen we in overleg.

We maken graag vooraf een referentieplan in uw stijl, zodat de opzet, detaillering en aanlevering zijn afgestemd.

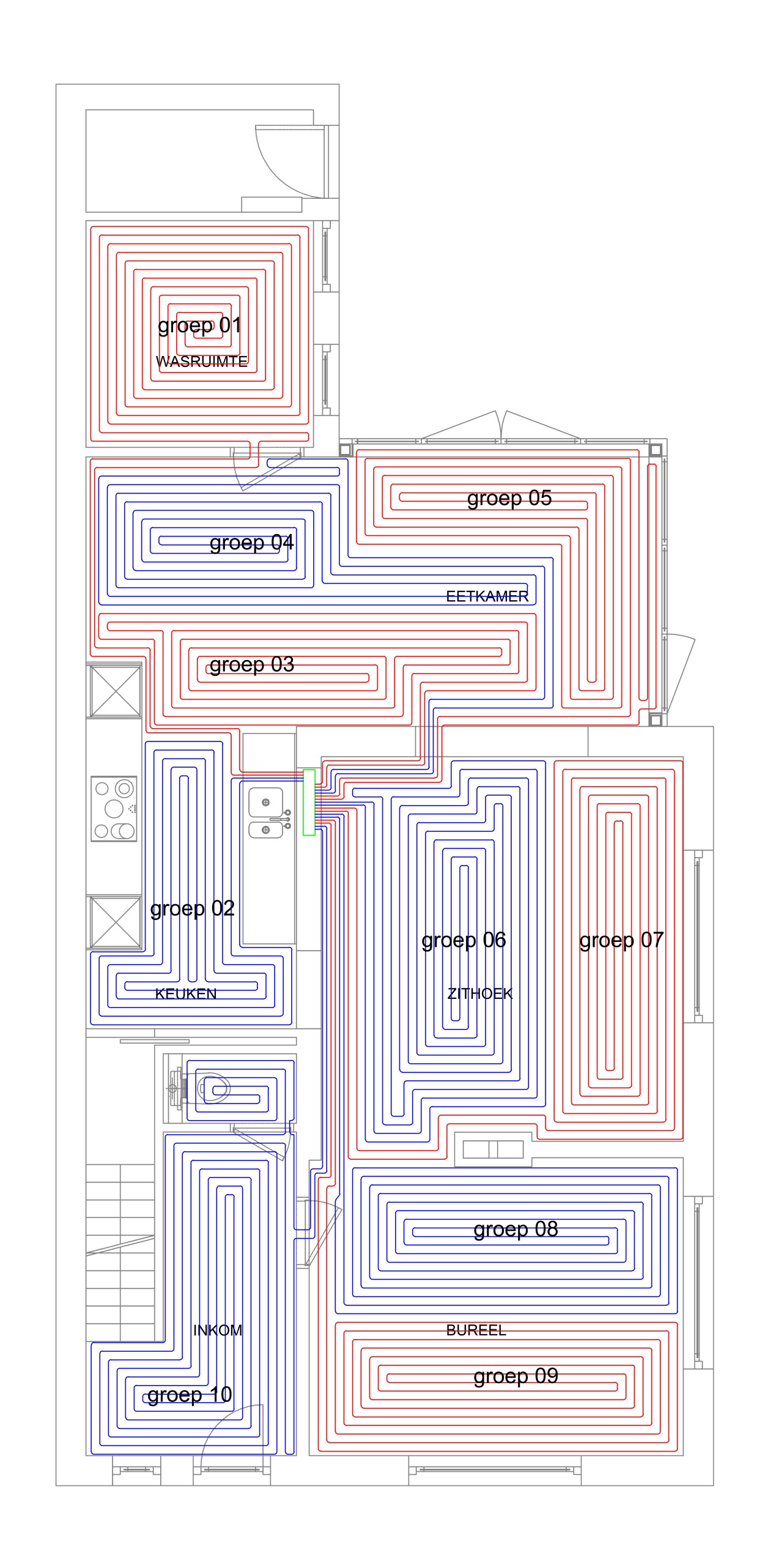

legplan vloerverwarming voorbeeld

Onderdelen van het legplan

We leveren een legplan vloerverwarming standaard met de volgende onderdelen. Afhankelijk van uw wensen worden onderdelen toegevoegd of gedetailleerder uitgewerkt:

Tekening op schaal met groepsindeling per ruimte, inclusief verdelerposities en transportleidingen
Groepslengtes per circuit, doorgaans 80–120 meter afhankelijk van buisdiameter en drukverlies
Hart-op-hart afstanden vaak bekend maar we kunnen deze in overleg afstemmen in vergelijk met de afgifte en warmteverliezen
Materiaallijst met buislengtes, oppervlaktes en verdelers
Afgifteberekening desgewenst getoetst aan een warmteverliesberekening conform NEN-EN 12831 / NBN EN 12831
Inregelgegevens voor waterzijdig inregelen: volumestromen (l/min) en drukverliezen per groep

De afgifte berekeningen (en bijbehorende berekeningen zoals volumestromen) berekenen we volgens NEN-EN 1264 / NBN-EN 1264. Op deze pagina wordt hier uitgebreid op ingegaan

Kwaliteit en doorlooptijd

Kwaliteit staat bij ons voorop en blijven we bewaken. We begrijpen ook de hectiek in de branche en kunnen door ons werkproces snel schakelen. Spoedklussen behandelen we met voorrang.

We stemmen periodiek met opdrachtgevers af over de uitvoering van de legplannen. Die input verwerken we in onze tekenstandaarden, zodat het legplan blijft aansluiten op uw wensen.

Wat dat in de praktijk betekent:

Korte doorlooptijd zonder concessies aan controle en uitwerking
Materiaallijst en aantallen gecontroleerd tegen de tekening en groepsindeling
Inregelgegevens (volumestromen en drukverliezen) berekend en controleerbaar opgenomen in het dossier
Tekenwerk conform uw huisstijl en aanlever eisen

Berekeningen bij het legplan

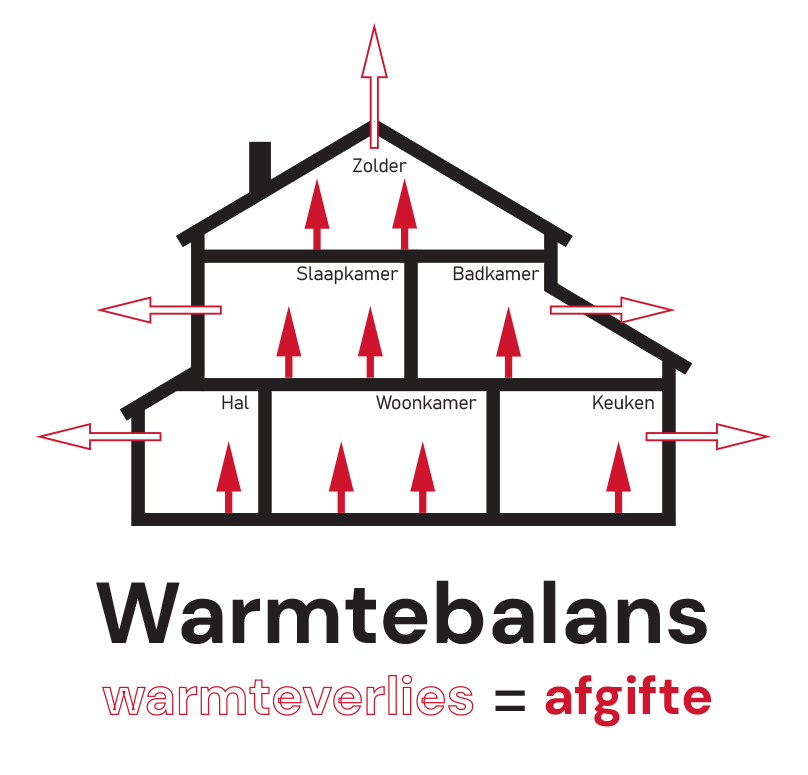

Een legplan vloerverwarming wordt gedimensioneerd op de benodigde afgifte per ruimte. Bij voorkeur gebeurt dat op basis van een warmteverliesberekening, de twee kanten van de warmtebalans, maar ook zonder die berekening kunnen wij het legplan opmaken op basis van het gewenste temperatuurtraject.

warmtebalans woning is vergelijk warmteverlies met afgifte vloerverwarming

De berekeningen voeren wij uit volgens de geldende normen:

Afgifteberekening van de vloerverwarming conform NEN-EN 1264 (NL) / NBN-EN 1264 (BE), standaard onderdeel van het legplan
Warmteverliesberekening per ruimte conform NEN-EN 12831 (NL) / NBN EN 12831 (BE), indien gewenst of als toetsing op een aangeleverde berekening
Inregelgegevens met volumestromen en drukverliezen per groep, als basis voor het waterzijdig inregelen
Op deze manier sluit het legplan aan op de werkelijke warmtevraag van het project. Of op de uitgangspunten die u aanlevert en is de installatie direct controleerbaar in te regelen.

Meer over onze rekenmethodiek en de online tool: vloerverwarming berekenen

Hoe verloopt het proces?

Een legplan laten opmaken bij W-floo verloopt in een aantal vaste stappen:

Aanlevering. U stuurt de plattegrond (PDF, DWG of een ander gangbaar formaat) en de relevante projectgegevens.
Beoordeling. Wij controleren de aangeleverde gegevens op volledigheid en op punten die invloed hebben op het legplan, zoals een plattegrond op schaal en verdelerposities. Bij vaste opdrachtgevers zijn de uitgangspunten doorgaans bekend; waar nodig treden we in overleg om de kwaliteit van het legplan te waarborgen.
Tekenen en rekenen. Onze tekenaars maken het legplan op en voeren de berekeningen uit.
Controle en oplevering. Het plan wordt intern gecontroleerd en in uw eigen stijl geleverd.
Eventuele aanpassingen. Wijzigingen verwerken we snel, zodat uw planning niet in gevaar komt.

Voor wie wij werken?

Wij werken voor fabrikanten, groothandelaren en installatiebedrijven die tekencapaciteit voor vloerverwarming uitbesteden, als structurele oplossing of als flexibele schil naast een eigen tekenafdeling. Onze opdrachtgevers variëren van partijen met individuele projecten tot organisaties met seriële woningbouw.

Door per groep te factureren is de kostprijs van het legplan vooraf bekend en schaalt deze mee met de omvang van het project.

Veel gestelde vragen

Hoe lang duurt het maken van een legplan?

Standaard legplannen leveren we doorgaans binnen één werkdag op. Voor grotere of complexere projecten stemmen we de doorlooptijd af. Spoedopdrachten worden in overleg vrijwel altijd ingepland.

In welk bestandsformaat krijg ik het legplan aangeleverd?

Standaard leveren we in PDF en/of DWG. Andere gangbare formaten zijn op verzoek mogelijk.

Werken jullie ook met onze eigen stijl?

Ja. Wij tekenen standaard conform uw stijl en tekenstandaarden, bedrijfslogo, kleurgebruik, lay-out en eventuele specifieke aanlever eisen. Bij nieuwe opdrachtgevers maken we vooraf een referentieplan, zodat de opzet vóór de eerste opdracht is afgestemd.

Wat is het verschil tussen een legplan met en zonder berekeningen?

Een legplan zonder berekeningen toont de groepsindeling met groepslengtes per circuit. Een legplan met berekeningen bevat daarnaast de afgiftes en de inregelgegevens (volumestromen en drukverliezen) per groep die de basis vormen voor het waterzijdig inregelen.

Kan een legplan ook worden aangepast als het ontwerp wijzigt?

Ja. Wijzigingen tijdens of na het tekenproces verwerken we binnen korte doorlooptijd. Projecten worden in ons systeem aangehouden, zodat aanpassingen op de bestaande tekening en berekeningen worden doorgevoerd.

Wat kost het laten tekenen van een legplan vloerverwarming?

Wij hanteren een vaste prijs per groep, zodat de kostprijs van het legplan vooraf bekend is. Het tarief is afhankelijk van het volume aanvragen, het detailniveau (alleen tekening of inclusief berekeningen) en eventuele specifieke wensen. Prijzen liggen tussen € 6,75 en € 9,75 exclusief BTW per groep. Een offerte op maat is op aanvraag mogelijk.
