Voorbeelden van legplannen vloerverwarming uit ons portfolio

Projecttype	Nieuwbouw
Oppervlakte	224,8 m2
Systeem	Verwarmen via warmtepomp
Aantal groepen	30
Vloeropbouw	Natbouw zandcement
Bijzonderheden	Montage via tackersysteem
Doorlooptijd	2 werkdagen

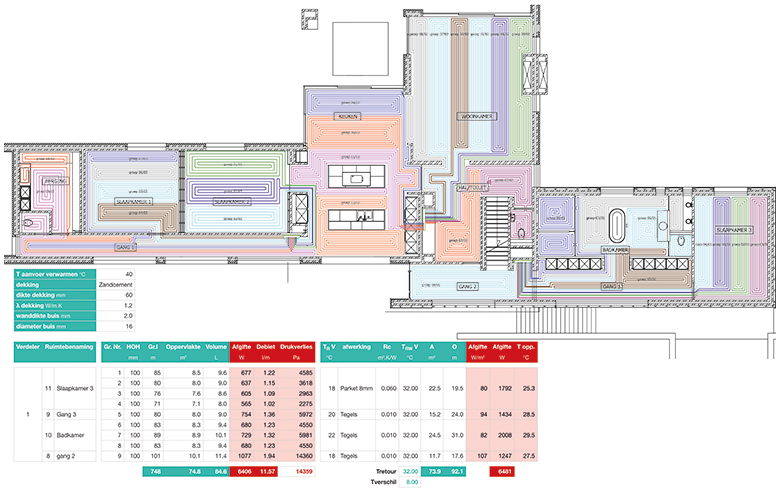

De vraag. Een groothandel uit België vroeg ons om een integraal legplan en berekening voor deze villa waarbij zowel verwarmen via vloerverwarming met laagtemperatuursysteem moest worden gerealiseerd.

De oplossing. Wij hebben legplan gecombineerd met een afgifteberekening, twee buisafstanden toegepast en de inregeling per groep gespecificeerd waarbij we de drukverliezen onder controle hebben gehouden.

Het resultaat. Compleet dossier inclusief tekening, materialenlijst, afgiftes, debieten en drukverliezen, opgeleverd binnen twee werkdagen.

Projecttype	Seriële nieuwbouw, grondgebonden woningen
Locatie	Assen
Woningtypes	Rijwoningen, twee-onder-een-kap en vrijstaand
Systeem	LTV Verwarmen (aanvoer 35 oC)
Aantal groepen	Gemiddeld 8-13 per woning, verdeeld over twee tot drie verdelers
Vloeropbouw	Natbouw zandcement
Bijzonderheden	Gevarieerde hart-op-hart-afstanden (100, 100/150, 150 mm) per ruimtefunctie
Doorlooptijd	5 werkdagen (exclusief wijzigingen)

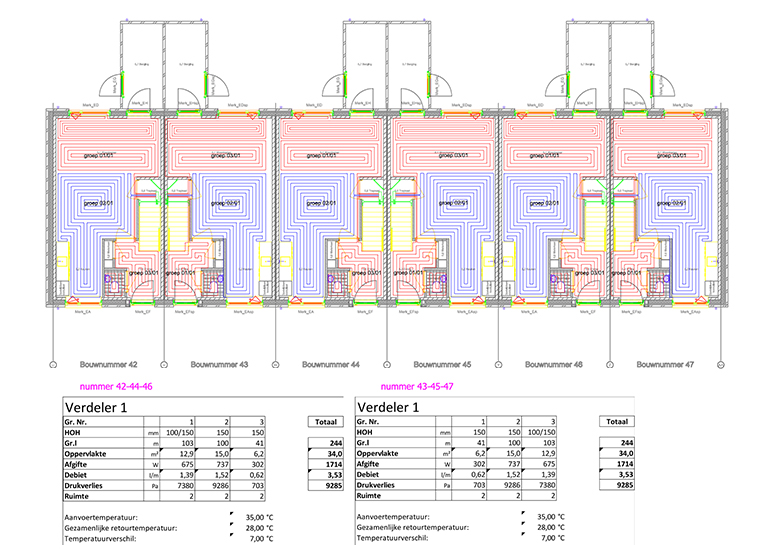

De vraag. Voor een seriële nieuwbouwlocatie van 55 woningen in Assen ontvingen wij de opdracht om de legplannen vloerverwarming uit te werken. Het project omvatte verschillende woningtypes — rijwoningen, twee-onder-een-kap en vrijstaande woningen waarbij elke woning werd uitgerust met meerdere verdelers en een laagtemperatuursysteem (aanvoertemperatuur 35 °C, temperatuurverschil 5 °C).

De oplossing. Wij hebben per woningtype een gedetailleerd legplan opgesteld en vervolgens uitgewerkt naar elk individueel bouwnummer. Per woning zijn de groepslengtes, hart-op-hart-afstanden en inregelgegevens consistent vastgelegd. Per ruimte hebben wij de hart-op-hart-afstanden gevarieerd (100, 100/150 en 150 mm) zodat koudeval bij grote raampartijen werd opgevangen.

Het resultaat. Voor alle 55 woningen een compleet dossier met legplan per bouwnummer, berekening per verdeler en inregelgegevens (debieten en drukverliezen). Daarmee kon op de bouw seriematig worden geïnstalleerd, terwijl de tekenstandaard binnen het project consistent bleef.

Projecttype	Utiliteitsbouw, twee bouwlagen
Oppervlakte	1.610 m2
Aantal groepen	150
Systeem	Zandcement met tackerplaat
Ruimtefuncties	Kantine, kantoorruimten, opslag, lounge
Aantal verdelers	9 (5 op begane grond, 4 op verdieping)
Doorlooptijd	2 a 3 werkdagen

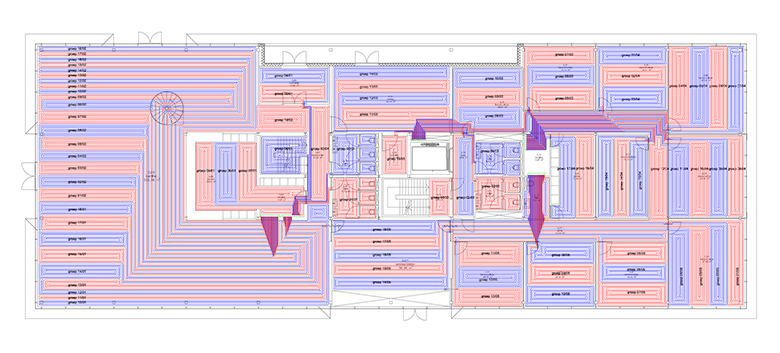

De vraag. Voor een utiliteitsgebouw met twee bouwlagen ontvingen wij de opdracht om het complete legplan vloerverwarming uit te werken. Het gebouw omvat uiteenlopende ruimtefuncties: kantine, kantoorruimten, opslag en lounge, elk met een eigen warmtevraag, gebruikspatroon en bezetting. De opdrachtgever wilde één samenhangend dossier waarin per ruimte een passende afgifte is doorgerekend en waarmee de uitvoering op locatie eenduidig kon plaatsvinden.

De oplossing. Wij hebben het project verdeeld over negen verdelers. De berekening is uitgevoerd op een temperatuurregime van 45 / 35 °C met een temperatuurverschil van 10 °C. Per verdeler zijn de debieten en drukverliezen consistent doorgerekend.

Het resultaat. Een compleet dossier op A2-formaat voor begane grond en verdieping, met legplan per bouwlaag, berekening per verdeler en inregelgegevens voor alle 150 groepen. Daarmee kon de installateur op locatie eenduidig inregelen en kreeg de opdrachtgever één samenhangend overzicht van het hele gebouw.

Projecttype	Seriële appartementenbouw, hoogbouw
Locatie	Amsterdam
Oppervlakte	circa 30.000 m2 (appartementen)
Systeem	Verwarmen en koelen via warmtepomp
Aantal groepen	circa 4.000
Vloeropbouw	Natbouw, zandcement
Bijzonderheden	De PDF laat één verdieping als tekenvoorbeeld zien en één appartement als voorbeeld voor de berekeningen.
Doorlooptijd	Doorlopend tekenwerk per verdieping afgeleverd
Voorbeeldweergave	Eén verdieping (tekening) en één appartement (berekening)

De vraag. Voor een grootschalig hoogbouwproject in Amsterdam met circa 200 appartementen ontvingen wij de opdracht om de legplannen vloerverwarming uit te werken. Het systeem moest geschikt zijn voor zowel verwarmen als koelen via warmtepomp, met precieze inregelgegevens per groep geschikt voor seriële uitvoering op de bouw.

De oplossing. Wij hebben per appartementtype een gedetailleerd legplan getekend en de berekeningen voor verwarmen én koelen consistent doorgevoerd. Door groepslengtes, hart-op-hart-afstanden en inregelgegevens uniform vast te leggen kon de installatie efficiënt en reproduceerbaar worden uitgevoerd. Tijdens het project leverden wij het tekenwerk doorlopend op, per verdieping, zodat de uitvoering op de bouw gelijk op kon lopen met de oplevering van het tekenwerk.

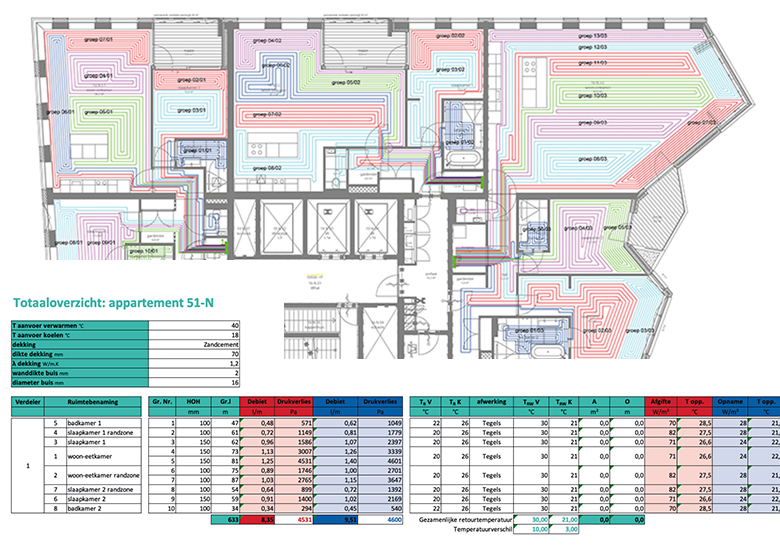

Het resultaat. Een compleet dossier voor circa 30.000 m² appartementen, verdeeld over circa 4.000 groepen — inclusief tekeningen, materialenlijst, debieten en drukverliezen. Het onderstaande voorbeeld toont één verdieping als tekenvoorbeeld en één appartement als voorbeeld voor de berekeningen.

Projecttype	Nieuwbouw
Oppervlakte	360,6 m2
Systeem	Verwarmen en koelen via warmtepomp
Aantal groepen	52
Vloeropbouw	Natbouw zandcement
Bijzonderheden	Volledige warmtebalans opgesteld via analyse warmteverlies met afgifte Geen isolatie toegepast op verdiepingsvloeren: zie rapport Meerdere verdelers toegepast om lange transportleidingen te voorkomen
Doorlooptijd	2 werkdagen

In opdracht van Sluiter Installatietechniek BV heeft W-floo een integraal legplan en berekening verzorgd voor een prachtige woonboerderij. De kernvraag was het realiseren van een comfortabel en energiezuinig laagtemperatuur systeem (LTV) voor zowel verwarmen als koelen via vloerverwarming.

Het resultaat. Compleet dossier inclusief tekening, materialenlijst, afgiftes, debieten en drukverliezen, opgeleverd binnen twee werkdagen. We hebben de werkwijze uitgewerkt in een volledig rapport waarbij we, in overleg met Jan Sluiter, naar een comfortabel en energiezuinig systeem hebben gestreefd door de warmteverlies berekening volledig af te stemmen met de afgiftes waarbij de volumestromen voor waterzijdig inregelen perfect in balans zijn.

Projecttype	Renovatie
Oppervlakte	109,8 m2
Systeem	Verwarmen en koelen via warmtepomp
Aantal groepen	9
Vloeropbouw	Infrezen in fermacell
Bijzonderheden	Omdat een slang van 14x2 werd toegepast hebben we het temperatuurtraject moeten aanpassen om de drukverliezen onder controle te houden
Doorlooptijd	1 werkdag

De vraag. Een installateur uit Nederland vroeg ons om een legplan en berekening voor deze renovatie waarbij zowel verwarmen en koelen via vloerverwarming met laagtemperatuursysteem moest worden gerealiseerd.

De oplossing. Wij hebben legplan gecombineerd met een afgifteberekening, twee buisafstanden (hoh 15 cm en een randzone van hoh 10 cm) toegepast en de inregeling per groep gespecificeerd waarbij we de drukverliezen onder controle hebben gehouden. Omdat de vloeropbouw uit fermacell bestaat en een slang van 14x2 werd toegepast hebben we het temperatuurtraject moeten aanpassen en daarbij bekeken dat de afgiftes nog afdoende waren.

Het resultaat. Compleet dossier inclusief tekening, materialenlijst, afgiftes, debieten en drukverliezen, opgeleverd binnen één werkdag waarbij goed is gekeken naar het systeem waar de berekeningen op zijn aangepast.
